Инфракрасный плёночный тёплый пол: какой стороной класть, монтаж и подключение

Какой стороной класть плёнку

По умолчанию — надписями и разметкой вверх. Надписи должны читаться слева направо.

Исключения

Если коннекторы и клеммы на токопроводящих шинах выступают, кладите плёнку надписями вниз. В теплоизоляционном слое сделайте вырезы под коннекторы.

Как определить верх / низ — нюансы по брендам

Если маркировки нет, посмотрите на токопроводящие шины. Та сторона, где они внутри между двумя слоями плёнки, — это верх.

Теплоизоляция: только лавсановая, не фольга

Под плёнку нужна отражающая подложка 3–5 мм — она направляет тепло вверх. Важный момент, который путают чаще всего: отражающий слой должен быть лавсановым или полипропиленовым (металлизированным), а подложка на основе алюминиевой фольги не допускается — это прямое требование паспортов Caleo и Rexant. Голая фольга проводит ток и при повреждении плёнки создаёт риск короткого замыкания, к тому же щёлочь основания её разъедает.

Отражающей (блестящей) стороной подложка кладётся вверх, к плёнке, на всю площадь комнаты; стыки проклеиваются скотчем. Если положить отражателем вниз — заметная часть тепла уйдёт в перекрытие.

Пирог пола: что под плёнкой и что сверху

• Металлизированная лавсановая подложка 3–5 мм — под плёнкой, отражателем вверх (от 110 ₽/м²).
• Сама ИК-плёнка — греющий элемент, 0,4 мм.
• Полиэтиленовая плёнка 100–200 мкм — поверх ИК-плёнки, защита от влаги и конденсата. Обязательна: без неё конденсат попадает на шины, контакты окисляются и выгорают.
• Подложка финишного покрытия — только неламинированный вспененный полиэтилен до 2 мм. Толстые подложки и пробка над плёнкой недопустимы (требование Caleo и Rexant): они изолируют тепло и дают перегрев самой плёнки.
• Финишное покрытие — ламинат, SPC или линолеум с маркировкой «для тёплого пола».

Пошаговый монтаж

Шаг 1. Подготовка основания

• Выровняйте пол так, чтобы перепад не превышал 2 мм на 2 м.
• Уберите пыль и мусор.
• Убедитесь, что бетон полностью сухой.
• Если внизу холодный пол, используйте гидроизоляционную плёнку 200 мкм.

Шаг 2. Теплоизоляция

Раскатайте металлизированную лавсановую подложку отражающим слоем вверх, на всю площадь комнаты. Стыки тщательно проклейте скотчем. Подложку с алюминиевой фольгой не используйте — см. раздел про теплоизоляцию выше.

Шаг 3. Раскрой плёнки

• Разрезайте по линиям, нанесённым производителем (обычно каждые 25–50 см).
• Не режьте поперёк нагревательных полос, чтобы не повредить элемент.
• Оставляйте 2–3 см запаса плёнки на стыки.

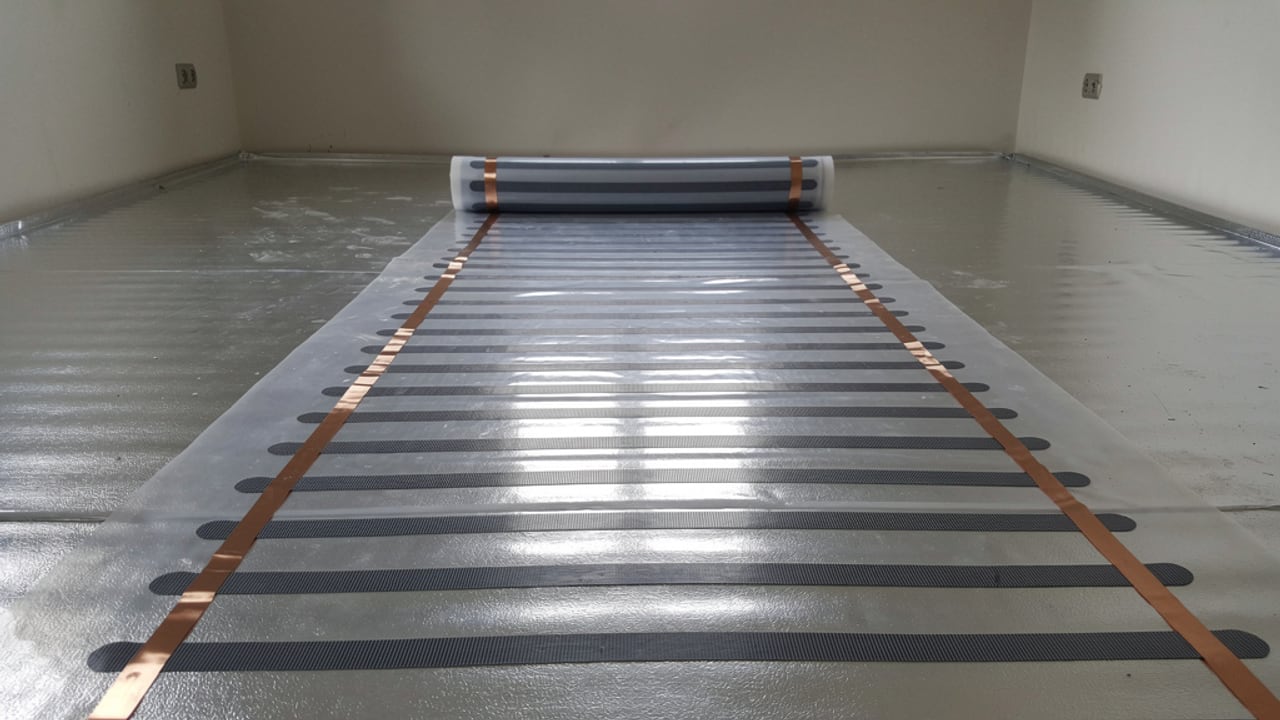

Шаг 4. Раскладка

• Полосы кладите встык с зазором 5–10 мм, без нахлёста — перекрытие греющих элементов ведёт к перегреву.
• Контакты всех полос — к одной стене, где будет терморегулятор: меньше проводов.
• Максимальная длина одной полосы — 8 м (у большинства производителей; отдельные серии Caleo допускают до 12 м).
• Отступ от стен и мебели — не меньше 10 см, от труб отопления, водопровода и силовых кабелей — не меньше 5 см.
• Плёнкой закрывают только свободную площадь — обычно это 70–80% комнаты. Под шкафами и диванами без ножек плёнку не кладут.

Шаг 5. Подключение клемм

Каждая полоса плёнки имеет два контактных места (медные или серебристые шины по краям). К ним крепятся клеммы.

• Зачистка: аккуратно надрежьте плёнку у конца шины и отогните верхний слой на 5 мм.
• Клемма: установите контактный зажим и обожмите его плоскогубцами или специальным крепом.
• Изоляция: используйте битумную ленту для защиты от воды и изоленту для предотвращения короткого замыкания.

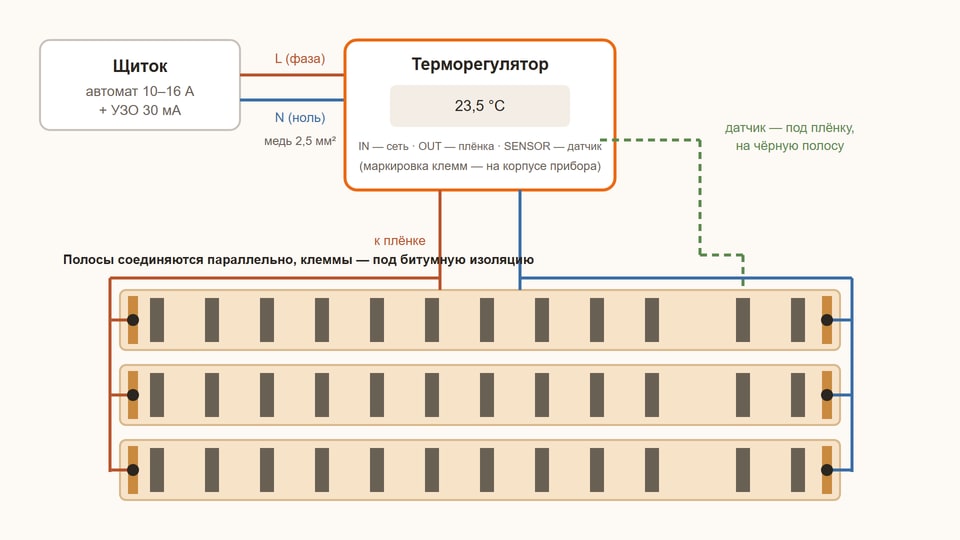

Клеммы соединяются параллельно: все «плюсы» в одну сторону, все «минусы» в другую. Это образует две шины — фазу и ноль.

Шаг 6. Подключение к терморегулятору

У любого терморегулятора три пары клемм: IN — провода от сети (L — фаза, N — ноль), OUT — нагрузка, то есть провода от плёнки, SENSOR — датчик пола. Перепутать нельзя: подача питания на клеммы SENSOR выводит прибор из строя — об этом прямо предупреждает паспорт Caleo. Маркировка нанесена на корпус конкретной модели.

Сечение медного провода подбирается по суммарной мощности плёнки:

Три правила электрики, на которых настаивают производители:

• УЗО на 30 мА обязательно (или дифавтомат); система мощнее 2 кВт подключается отдельной линией от щитка;
• только через терморегулятор — напрямую в розетку плёнку включать запрещено;
• не превышать мощность регулятора: типовой на 16 А тянет ~3,5 кВт — это около 15 м² плёнки 220 Вт/м², а компактные модели вроде Caleo 920 — только 2 кВт (~9 м²). На большую площадь ставят второй регулятор.

Если с электрикой на «вы» — этот этап стоит отдать электрику с допуском: цена вопроса 1,5–3 тысячи, а ошибки тут дорогие.

Шаг 7. Установка датчика

Термодатчик ставится под плёнку, снизу чёрной нагревательной полосы, в 50–60 см от стены — так требуют паспорта Caleo и Rexant (не «между полосами», как часто советуют). Под датчик и его провод в подложке прорезают канавку, сам датчик фиксируют к плёнке битумной изоляцией.

Гофрированная трубка обязательна при монтаже в стяжку или плиточный клей; при сухом монтаже под ламинат и SPC она не требуется, но с ней датчик проще заменить, не разбирая пол. Учтите: датчик показывает на 2–4 °C меньше, чем реальная температура поверхности покрытия.

Шаг 8. Тестирование

Перед укладкой покрытия обязательно:

• Измерьте сопротивление каждой полосы с помощью мультиметра в режиме 2 кОм.
• Проверьте сопротивление изоляции (должно быть 20 МОм).
• Включите систему на 30 минут для проверки работы.

Подробнее — Проверка тёплого пола мультиметром.

Шаг 9. Пароизоляция

Положите полиэтилен 200 мкм поверх плёнки и заклейте стыки скотчем.

Шаг 10. Подложка и финишное покрытие

Если производитель покрытия требует подложку — только неламинированный вспененный полиэтилен толщиной до 2 мм (толще и пробка — недопустимы, тепло не пройдёт). Сверху укладывайте ламинат, SPC или линолеум с маркировкой «для тёплого пола».

Подробнее — Тёплый пол под SPC.

Под ламинат и SPC-кварцвинил: мощность и ограничения

Плёночный пол — штатное решение именно под замковые покрытия: паспорт Caleo прямо разрешает укладку под «кварц-винил (SPC, WPC, LVT)», ламинат и паркетную доску. Правила такие:

• Мощность 150 Вт/м² — для обычных жилых комнат; 220 Вт/м² — для помещений с повышенными теплопотерями: первый и последний этаж, балконы, лоджии.
• Для SPC держите поверхность до 28 °C — этот предел указывают сами производители покрытия (например, Alpine Floor для стандартных коллекций). Выше — риск деформации планок и расхождения замков.
• На терморегуляторе в любом случае нельзя ставить больше 35 °C — ограничение СНиП, продублированное в паспортах плёнки.
• Терморегулятор — только с выносным датчиком пола: регулировка «по воздуху» позволяет полу перегреться и снимает систему с гарантии.

Подробно про совместимость покрытия с подогревом — Тёплый пол под SPC и Укладка SPC на тёплый пол.

Где плёночный пол подходит

Хорошо

• Гостиная, спальня, кабинет с ламинатом или SPC.
• Тёплый балкон или лоджия.
• Деревянный дом. Это безопасный вариант. Подробнее — В деревянном доме.
• Полы с низкими потолками. Плёнка занимает всего 5–7 мм.

Не подходит

• Влажные помещения: ванная и бассейн. Конденсат разрушает контакты.
• Под плитку: недостаточная теплопроводность. Лучше использовать кабельный мат.
• Под мебелью с подогревом: диваны с механизмами вызывают перегрев.

Цена 2026

Комната 15 м² (плёнкой закрывается ~10–11 м²): бюджетный набор на Rexant с механическим регулятором — около 16 000 ₽, комфортный с Wi-Fi-регулятором — до 29 000 ₽. Премиум на Caleo Platinum — от 80 000 ₽: саморегулируемая плёнка не боится мебели, но переплата тройная.

Распространённые ошибки

1. Фольга вниз

Если металлизированная лавсановая подложка уложена отражающим слоем вниз, заметная часть тепла уйдёт в перекрытие. Отражатель должен смотреть вверх, к плёнке.

2. Перехлёст полос плёнки

Если два слоя греющего элемента накладываются друг на друга, это приводит к перегреву и сгоранию. Полосы нужно укладывать встык с зазором.

3. Срезали поперёк нагревательной полосы

При поперечном срезе полоса перестаёт работать. Резать можно только по линиям, указанным производителем.

4. Клеммы без битумной ленты

Без битумной изоляции через год начнётся окисление, ухудшится контакт, возможен обрыв. Используйте битумную изоляцию.

5. Терморегулятор без датчика в полу

Если терморегулятор измеряет только температуру воздуха, пол может нагреваться без ограничения. Под ламинатом температура достигнет +35 °C, что приведёт к деформации покрытия и пожару. Используйте датчик в полу.

6. Тяжёлая мебель на плёнке

Под тяжёлой мебелью без вентиляции происходит локальный перегрев, что может вызвать прогар. Уберите плёнку из-под шкафов и диванов.

7. Крепление плёнки саморезами или гвоздями

Любой металлический крепёж сквозь плёнку — это пробой греющего элемента и шин. Плёнка фиксируется только скотчем к подложке. По той же причине в готовый пол нельзя вбивать дверные ограничители, не глядя на схему раскладки.

8. Включение плёнки в рулоне

«Проверить, греет ли» до раскладки нельзя: свёрнутая плёнка мгновенно перегревается. Тест — только после полной раскладки и изоляции контактов, при уставке не выше 30 °C.

9. Заливка в стяжку или плиточный клей

Обычная ИК-плёнка не предназначена для мокрого монтажа: щёлочь цементных смесей разъедает её за один-два сезона. Под плитку берите кабельный мат.

FAQ

Какой стороной класть пленочный тёплый пол

Положите надписями вверх. Если коннекторы мешают, переверните плёнку и вырежьте отверстия в изоляции для коннекторов.

Какой стороной фольгированный утеплитель

Фольга должна быть сверху, к плёнке. Гладкая сторона — вниз, к основанию.

Можно ли стелить плёнку на бетон без изоляции

Нет. Без фольгированной теплоизоляции тепло уходит в бетон, и эффективность падает на 40–50%.

Можно ли плёнку в ванную

Нет. Влажность портит контакты. В ванную комнату подходит только кабельный мат с защитой IPX7.

Сколько сохнет после монтажа

Плёнка не требует сушки, её можно сразу подключать. Если использовали грунт, дайте ему 24 часа на высыхание.

Можно ли класть плёнку на старую плитку

Да, плитка — отличное основание. Положите плёнку на плитку, затем накройте подложкой и финишным покрытием.

Сколько служит плёночный пол

Срок службы — 15–20 лет. Производители дают гарантию на 10–15 лет.

Можно ли плёночный тёплый пол под кварцвинил (SPC)?

Да — производители плёнки прямо допускают SPC, WPC и LVT. Два условия: температура поверхности не выше 28 °C (смотрите допуск конкретной коллекции покрытия) и терморегулятор с датчиком пола, а не «по воздуху».

Какой провод и автомат нужны для подключения?

Медь 1,5 мм² держит до 3,5 кВт, 2,5 мм² — до 5,5 кВт. Обязательно УЗО на 30 мА, а система мощнее 2 кВт подключается отдельной линией от щитка. Напрямую без терморегулятора плёнку включать запрещено.
