Как проверить тёплый пол мультиметром: пошагово 2026

Когда нужно проверить тёплый пол

До укладки покрытия:

1. Проверьте комплект сразу после распаковки.
2. Контролируйте процесс монтажа перед изоляцией.
3. Проведите финальную проверку после полной укладки.

При эксплуатации:

• Пол не греет.
• Греется только часть.
• Срабатывает УЗО.
• Появился запах гари.

Начните диагностику с мультиметра. Не зовите электрика без предварительных замеров — он начнёт с того же.

Что нужно для проверки

• Мультиметр. Подойдет цифровой или стрелочный. Стоимость варьируется от 500 до 2 000 ₽.
• Документация на тёплый пол. В ней указано номинальное сопротивление (Ом) для вашей модели.
• Калькулятор. Понадобится для расчёта отклонения.

Подготовка к замеру

Шаг 1. Безопасность

Отключите тёплый пол от сети. Опустите автомат в щитке вниз. Проверьте отсутствие напряжения мультиметром в режиме «вольты переменного тока».

Шаг 2. Демонтаж терморегулятора

Снимите крышку терморегулятора. Внутри вы увидите клеммы:

• L (фаза) и N (ноль) — приходящее напряжение от сети.
• L1 и N1 — выходящее напряжение на нагревательный элемент.
• Два провода датчика температуры.

Запомните схему или сфотографируйте её.

Шаг 3. Отсоединение кабеля

Отсоедините нагревательный кабель и провода датчика от терморегулятора. Должны остаться свободные концы.

Замер сопротивления нагревательного кабеля

Настройка мультиметра

Установите мультиметр на измерение сопротивления (Ω) с диапазоном 2 000 Ом (2 кОм). Подключите чёрный щуп в COM, красный — в VΩ или VΩmA.

Проверка калибровки

Сомкните щупы. Мультиметр должен показать 0 или близкое к нулю значение. Если видите «1» или OL — мультиметр неисправен.

Сам замер

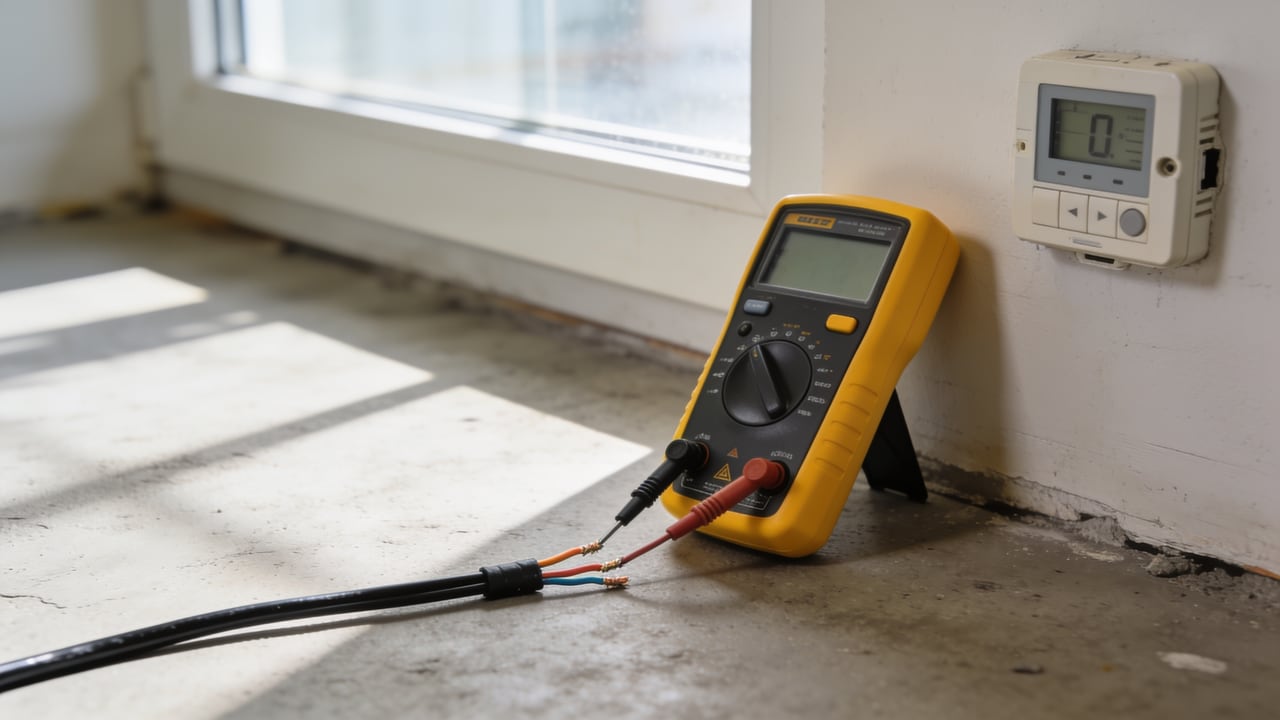

Прижмите щупы к концам нагревательного кабеля. Порядок подключения щупов не важен. Измеряется сопротивление цепи.

Что должен показать

Сравните результат с номиналом из паспорта. Допустимое отклонение — ±10–15%.

Пример:

• Паспортное значение: 180 Ом.
• Мультиметр показал: 178 Ом. Норма.
• Мультиметр показал: 215 Ом. Отклонение 19% — проблема.

Расшифровка показаний

Показание	Причина
В пределах ±10% от номинала	Норма — кабель цел
±15–20% от номинала	Деградация изоляции, ослабление контактов
Больше нормы в 2–10 раз	Частичный обрыв, плохой контакт
«1» или OL (overload)	Полный обрыв кабеля
Близко к нулю (1–5 Ом)	Короткое замыкание между жилами

Замер сопротивления изоляции

Проверяем, нет ли утечки между нагревательной жилой и землёй (металлической оплёткой кабеля).

Настройка

Установите диапазон на 20 МОм (мегаом).

Сам замер

Один щуп подключите к концу нагревательной жилы. Второй щуп — к металлической оплётке.

Норма

Если сопротивление больше 20 МОм, изоляция в порядке. Если меньше — повреждение, есть риск удара током.

При значении изоляции меньше 0,5 МОм категорически запрещается включать пол. УЗО сработает.

Замер датчика температуры

Датчик — это терморезистор. Его сопротивление меняется в зависимости от температуры.

Настройка

Диапазон — 200 кОм.

Замер

Подключите щупы к двум проводам датчика.

Норма

Показатели зависят от модели. Типовые значения:

Производитель	При +25 °C	При +0 °C
Teploluxe	10 кОм	33 кОм
Devi	10 или 15 кОм	33–50 кОм
Caleo	10 кОм	27 кОм
Thermo	10 или 12 кОм	27–35 кОм

Сверьтесь с паспортом вашего тёплого пола.

Расшифровка

Показание	Причина
±10% от паспортного	Норма
Сильно отклоняется	Датчик неисправен
«1» или OL	Обрыв
Около нуля	КЗ

Датчик можно заменить без вскрытия пола, если он протянут в гофре. Это обязательное требование монтажа.

Поиск обрыва в кабеле

Если мультиметр показывает «1», значит, кабель порван. Вот как найти место обрыва:

Метод 1. Тепловизор

Подключите кабель к терморегулятору и нагревайте его 10 минут. Тепловизор покажет, где пол перестаёт нагреваться. Это и есть место обрыва.

Метод 2. Прибор поиска обрыва

Индуктивный искатель улавливает наводки от рабочего участка кабеля. Обрыв находится там, где сигнал пропадает.

Эту работу должен выполнять электрик. Стоимость услуги составляет 3 000–7 000 ₽. Ремонт обрыва с помощью муфты обойдётся в 1 500–3 000 ₽.

Частые неисправности

1. Не включается терморегулятор

Экран не светится. Возможные причины:

• Автомат отключился. Проверьте электрощиток.
• Терморегулятор вышел из строя. Замена стоит 1 500–3 000 ₽.
• Нет напряжения на контактах L и N. Проверьте мультиметром в режиме AC.

2. Регулятор включается, но пол не греет

• Нагревательный кабель оборван. Мультиметр покажет «1».
• Сгорел силовой контакт регулятора.
• Датчик неисправен. Он показывает неверную температуру, и регулятор считает, что уже тепло.

3. Срабатывает УЗО

Ток утекает на землю. Проверьте изоляцию. Если она менее 0,5 МОм, ищите пробой. Обычно это плохая муфта или повреждённая изоляция.

4. Пол греет неравномерно

Если греет только одна половина, вероятно, обрыв в кабеле. Если есть холодные пятна, возможно, повреждена изоляция в нескольких местах.

Запись результатов

Для гарантии и учёта сохраняйте:

• Дату замера.
• Сопротивление нагревательного кабеля в Ом.
• Сопротивление изоляции в МОм.
• Сопротивление датчика в кОм и температуру воздуха на момент замера.
• Сопоставление с паспортными данными.

При гарантийном ремонте магазин запросит акт замеров.

Сравнительная таблица сопротивлений

Для плёночного ИК-пола сопротивление одной полосы (метр) составляет 8–15 Ом. Полосы подключаются параллельно через шины.

Система	Сопротивление
Плёночная ИК (на 1 м²)	80–110 Ом
Кабель Devi DTIP-18 (1 м)	36 Ом
Кабель Teploluxe (комплект 100 м)	110 Ом
Мат Caleo (1,5 м²)	150 Ом

FAQ

Какой режим мультиметра нужен

Для измерения сопротивления кабеля используйте 2 кОм (2 000 Ом). Для проверки изоляции — 20 МОм. Для датчика — 200 кОм.

Можно ли проверить тёплый пол под уже уложенным ламинатом

Да, это возможно. Демонтируйте только терморегулятор, концы кабеля доступны. Сам ламинат вскрывать не требуется.

Какое допустимое отклонение от паспортного значения

Отклонение в пределах 10–15% допустимо. Если больше — это уже проблема.

Что делать если показал «1»

Это указывает на полный обрыв. Вызовите электрика с искателем обрыва. Без оборудования самостоятельно не справиться.

Сколько стоит услуга диагностики мастером

Диагностика обойдется в 2 000–4 000 ₽ за выезд и замеры. Если обнаружено повреждение, ремонт оплачивается отдельно.

Можно ли включать пол с отклонением 20%

Можно, но ресурс пола сократится. Ожидайте обрыв или срабатывание УЗО в скором времени.

Чем заменить мультиметр

Ничем. Это основной инструмент для диагностики. Можно купить простой стрелочный за 500 ₽ или цифровой за 1 500 ₽.
