Автомат для тёплого пола: нужен ли отдельный и сколько ампер
Электрический тёплый пол требует отдельного автомата в щитке. Без него — риск пожара при коротком замыкании. Расчёт простой: разделите мощность системы на 220, получите ампераж. Под 3500 Вт нужен автомат 16 А и УЗО 30 мА. Разбираем расчёт, типы и подключение.
Нужен ли отдельный автомат
Да, обязательно. Электрический тёплый пол подключается через отдельный автомат в щитке. Это требование ПУЭ 7.1.45 и здравый смысл.
Преимущества отдельного автомата
- Защита от короткого замыкания. При КЗ автомат отключает только тёплый пол, не обесточивая весь дом.
- Удобство ремонта. Можно отключить пол, не затрагивая остальную электрику.
- Пожарная безопасность. Особенно важно для деревянных домов.
- Защита кабеля от перегрузки. Если включится несколько устройств, общий ток не превысит расчётный.
Формула расчёта
I = P / 220
Где:
- I — ток в амперах (А).
- P — мощность тёплого пола в ваттах (Вт).
- 220 — напряжение сети (В).
Пример
Плёночный пол 20 м² с мощностью 220 Вт/м² потребляет 4 400 Вт.
I = 4 400 / 220 = 20 А
Вам нужен автомат с номиналом на 25% выше расчётного: 20 × 1,25 = 25 А.
Стандартные номиналы автоматов
| Мощность системы | Расчётный ток | Автомат | Сечение медного кабеля |
|---|---|---|---|
| До 1 100 Вт | до 5 А | 6 А | 1,0 мм² |
| До 2 200 Вт | до 10 А | 10 А | 1,5 мм² |
| До 3 500 Вт | до 16 А | 16 А | 2,5 мм² |
| До 5 500 Вт | до 25 А | 25 А | 4,0 мм² |
| До 7 000 Вт | до 32 А | 32 А | 6,0 мм² |
Тип характеристики
Для тёплого пола используйте тип C. Это стандарт для бытовой техники. Тип B более чувствителен и подходит для освещения. Тип D лучше применять для электродвигателей.
Расчёт под конкретный пол
Плёночный ИК
Мощность варьируется от 150 до 220 Вт/м².
- Для 10 м²: 220 Вт/м² × 10 м² = 2 200 Вт. Потребуется автомат на 10 А и кабель сечением 1,5 мм².
- Для 20 м²: 220 Вт/м² × 20 м² = 4 400 Вт. Потребуется автомат на 25 А и кабель сечением 4 мм².
Кабельный
Мощность составляет 130–180 Вт/м².
- Для 15 м²: 150 Вт/м² × 15 м² = 2 250 Вт. Потребуется автомат на 10 А (или 16 А для запаса) и кабель сечением 1,5–2,5 мм².
- Для 30 м²: 150 Вт/м² × 30 м² = 4 500 Вт. Потребуется автомат на 25 А и кабель сечением 4 мм².
Нагревательные маты
Мощность варьируется от 150 до 200 Вт/м².
- Для 8 м²: 200 Вт/м² × 8 м² = 1 600 Вт. Потребуется автомат на 10 А и кабель сечением 1,5 мм².
Для каждой системы нужен отдельный автомат, если они установлены в разных комнатах.
УЗО — обязательно
УЗО, или устройство защитного отключения, — это отдельный модуль. Он защищает от утечки тока на землю.
Если кабель повреждён и ток уходит в металлические конструкции, такие как пол или стяжка, УЗО отключает систему за 30 миллисекунд. Это предотвращает удар током.
Параметры УЗО
- Ток отключения (утечка): 30 мА — стандарт для жилья.
- Номинальный ток: должен быть выше или равен автомату. Например, если автомат 16 А, то УЗО должно быть 25 А.
- Тип: AC — для синусоидальной нагрузки, стандартный вариант. Тип A — для мощных систем с импульсными помехами.
Дифференциальный автомат (дифавтомат)
Это устройство совмещает функции автомата и УЗО в одном корпусе.
Плюсы
- Экономия места в электрическом щитке.
- Один прибор заменяет два.
- Стоимость ниже на 20–30% по сравнению с покупкой двух отдельных устройств.
Минусы
- При срабатывании неясно, что произошло: короткое замыкание или утечка.
- Стоимость выше, чем у одного автомата.
Для простой системы тёплого пола лучше выбрать дифавтомат. В сложных системах с множеством зон предпочтительнее использовать отдельные автомат и УЗО.

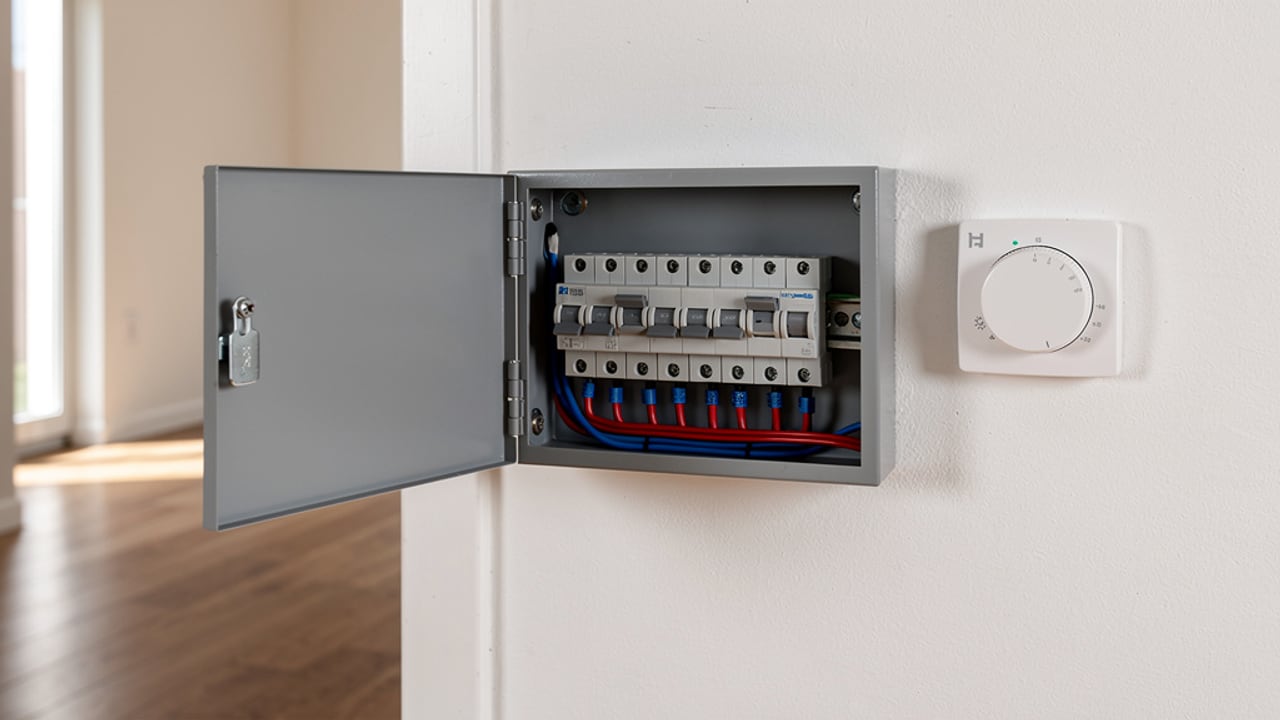

Подключение к щитку
Схема
Вводный кабель → УЗО (общее на квартиру) → автомат тёплого пола (10/16/25 А) → дифавтомат тёплого пола 30 мА → терморегулятор → нагревательный кабель/плёнка
Упрощённая схема с дифавтоматом:
Вводный → дифавтомат 16 А 30 мА → терморегулятор → пол
Подключение к щитку
- Выключите общий автомат в щитке.
- Установите дифавтомат на DIN-рейку.
- Подключите фазу (L) от вводного автомата на верхнюю клемму дифавтомата.
- Подключите ноль (N) от шины N на верхнюю клемму.
- Заземление (PE) подключите на шину PE щитка.
- Снизу дифавтомата подключите кабель к терморегулятору тёплого пола.
- Включите общий автомат и проверьте напряжение мультиметром.
Сечение кабеля
| Ток | Медный кабель |
|---|---|
| 10 А | 1,5 мм² |
| 16 А | 2,5 мм² |
| 25 А | 4,0 мм² |
| 32 А | 6,0 мм² |
Только медь! Алюминий не подходит для бытовой проводки, так как пожароопасен.
Используйте кабель от щитка до терморегулятора типа НГ-ВВГ или аналогичный негорючий.
Цены 2026
| Прибор | Цена |
|---|---|
| Автомат 16 А (ABB, Schneider, IEK) | 200–500 ₽ |
| УЗО 30 мА (16 А) | 1 200–2 500 ₽ |
| Дифавтомат 16 А / 30 мА | 1 500–3 500 ₽ |
| Кабель НГ-ВВГ 2,5 мм² | 80–120 ₽/м |
Бюджет на электрику для помещения с системой до 3 500 Вт составляет 3 000–5 000 ₽, включая работу электрика.
Распространённые ошибки
1. Подключение на общий автомат
Если тёплый пол подключён к общему автомату квартиры, при коротком замыкании отключится всё жильё. Установите отдельный автомат для тёплого пола.
2. Без УЗО
Это большая ошибка. Без УЗО утечка тока не отключит систему, что увеличивает риск пожара и удара током.
3. Тип B вместо C
Автоматы типа B слишком чувствительны и могут реагировать на пусковые токи. Для тёплого пола используйте только тип C.
4. Сечение кабеля меньше расчётного
Если мощность 3 500 Вт, а сечение кабеля 1,5 мм², это приведёт к перегреву изоляции и пожару. Используйте кабель с сечением 2,5 мм² или больше.
5. Без заземления
УЗО не сработает без заземления. Если в квартире нет PE, установка УЗО не имеет смысла.
6. Несколько систем на один автомат
Если в гостиной плёнка, в ванной кабель, а на кухне мат, суммарная нагрузка превышает 25 А. Каждая зона должна иметь свой автомат или быть рассчитана с запасом.
Подключение нескольких зон
Если у вас тёплый пол в нескольких комнатах, есть два варианта подключения.
Вариант 1. Один общий автомат
Если суммарная мощность системы меньше 5 500 Вт, можно использовать один автомат на 25 А с УЗО 30 мА. Все зоны подключаются через один терморегулятор или группу регуляторов в одном щитке.
Этот вариант экономит место и деньги. Однако, если одна зона выйдет из строя, отключится вся система.
Вариант 2. Отдельный автомат на каждую зону
Каждая комната получает свой автомат на 10–16 А, свой регулятор и отдельный кабель. Это позволяет использовать зон-системы, такие как программируемый тёплый пол и климат-контроль.
Этот вариант дороже на 30–50%, но удобнее в эксплуатации.
FAQ
Какой автомат на 5 кВт тёплого пола
Для 5 кВт тёплого пола нужен автомат на 25 А с кабелем 4 мм². Расчёт: I = 5 000 / 220 = 23 А.
Нужен ли отдельный УЗО или достаточно общего на квартиру
Для тёплого пола обязательно отдельное УЗО или дифавтомат. Общее УЗО на квартиру может не сработать при малой утечке.
Сколько ампер УЗО для тёплого пола
УЗО должно быть с номиналом, равным или выше автомата. Например, для автомата 16 А — УЗО 16 или 25 А.
Что лучше — отдельные автомат + УЗО или дифавтомат
Для простых систем лучше дифавтомат — он экономит место. В сложных системах с диагностикой лучше использовать отдельные устройства.
Какой кабель идёт от щитка к терморегулятору
Используйте медный кабель НГ-ВВГ. Сечение по расчёту: 2,5 мм² для 16 А. Стандартная длина — до 5 м.
Можно ли поставить автомат больше расчётного
Нет, автомат должен срабатывать при превышении тока. Если автомат на 25 А, а ток нагрузки 18 А, он сработает позже, что может вызвать перегрев кабеля.
Что делать если в квартире нет заземления
Обратитесь в управляющую компанию для замера. Если заземления нет, установите контур заземления для частного дома или используйте УЗО типа A с дополнительной защитой.
