Коллектор для тёплого пола: устройство и принцип работы 2026

Что такое коллектор

Коллектор, также известный как «гребёнка» или «распределитель», распределяет горячую воду от котла по контурам тёплого пола и возвращает остывшую воду обратно.

Он состоит из двух металлических трубок: подачи и обратки. На каждой трубке есть отводы для каждой петли и клапаны для регулировки расхода.

Без коллектора водяной тёплый пол не функционирует. Это сердце системы.

Принцип работы

1. Котёл нагревает воду до 60–80 °C.
2. Смесительный узел снижает температуру до 35–45 °C для тёплого пола.
3. Циркуляционный насос направляет воду в подающий коллектор.
4. Вода распределяется по петлям (контурам) тёплого пола.
5. Остывшая вода возвращается в обратный коллектор.
6. Вода идёт обратно к котлу для повторного нагрева.

Цикл замкнут. Насос постоянно обеспечивает циркуляцию.

Из чего состоит коллекторная группа

1. Подающий коллектор

Верхняя гребёнка, куда поступает горячая вода от котла. Она включает:

• Расходомеры (флоуметры) — показывают расход воды в литрах в минуту. Они помогают сбалансировать петли.
• Запорные клапаны — позволяют перекрывать отдельные контуры, например, на лето.

2. Обратный коллектор

Нижняя гребёнка для возврата остывшей воды. Она включает:

• Термоголовки или сервоприводы — управляют каждой петлёй по сигналу комнатного термостата.
• Запорные клапаны.

3. Циркуляционный насос

Обеспечивает движение воды по контурам. Мощность составляет 25–60 Вт. Современные насосы автоматически регулируют скорость в зависимости от нагрузки.

4. Смесительный узел

Смешивает горячую воду от котла с остывшей водой из обратки. Поддерживает температуру теплоносителя 35–45 °C, что важно для тёплого пола. Котёл обычно выдаёт 60–80 °C, что слишком горячо.

Типы смесительных узлов:

• С трёхходовым клапаном — самый распространённый вариант.
• С двухходовым клапаном — подходит для систем с погодозависимой автоматикой.
• Без клапана (прямая подача) — используется, если котёл уже выдаёт 35–45 °C.

5. Воздухоотводчик

Автоматически удаляет воздух из системы. Без него воздушные пробки могут нарушить циркуляцию.

6. Манометр и термометр

Контролируют давление (1,2–2 атм рабочее) и температуру (35–45 °C).

7. Шаровые краны на входе/выходе

Позволяют отключать коллекторную группу от системы для ремонта или на лето.

8. Сливной кран

Используется для опорожнения системы при ремонте.

Типы коллекторов

По материалу

Материал	Цена	Плюсы	Минусы
Латунь	8 000–25 000 ₽	Долговечный, надёжный	Тяжёлый, дорогой
Нержавеющая сталь	10 000–35 000 ₽	Высокая прочность	Очень дорогой
Полипропилен	3 000–8 000 ₽	Дешёвый	Ограниченный срок (10 лет)

Для частного дома выбирайте латунный коллектор. Для сезонной дачи подойдёт полипропиленовый.

По количеству выходов (контуров)

Коллекторы бывают с 2 до 12 контуров. Каждый контур имеет отдельные отводы для подачи и обратки.

Сколько контуров нужно

Один контур — это одна петля, одна труба от коллектора и обратно. Каждая петля обогревает свою зону.

Правило: длина одной петли не должна превышать 100 м для трубы 16 мм или 120 м для трубы 20 мм. Если длиннее, насос не справится.

Площадь на петлю обычно составляет 15–20 м².

Подробнее читайте в статье Труба тёплого пола 16 или 20.

Пример расчёта

Для дома площадью 100 м²:

• Гостиная 30 м² — 2 петли.
• Кухня 15 м² — 1 петля.
• Спальня 1: 15 м² — 1 петля.
• Спальня 2: 12 м² — 1 петля.
• Прихожая 8 м² — 1 петля.
• Ванная 6 м² — 1 петля.
• Санузел 4 м² — 1 короткая петля.
• Итого: 8 петель, значит, нужен коллектор на 8 выходов.

Цены 2026

Комплектация	Цена
Базовый коллектор 4 контура (без насоса)	5 000–8 000 ₽
Коллектор 6 контуров с расходомерами	10 000–15 000 ₽
Коллектор + насос + смесительный узел (8 контуров)	25 000–40 000 ₽
Премиум-комплект Rehau / Uponor / Hansgrohe (10–12 контуров)	45 000–80 000 ₽

Для дома площадью 100–150 м² планируйте потратить 25 000–40 000 ₽ на коллекторную группу с полным набором компонентов.

Установка коллектора

Место установки

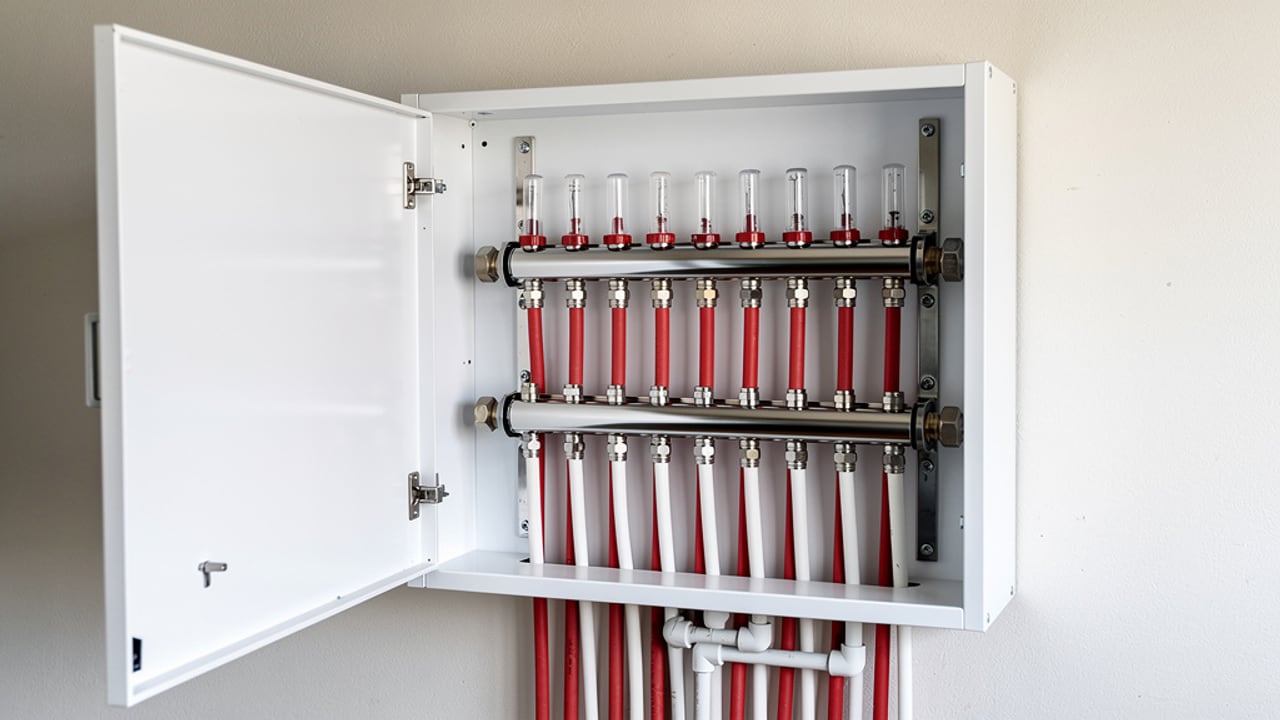

• Разместите в специальном шкафу (коллекторном), который может быть встраиваемым или накладным.
• Установите на стене на высоте 50–80 см от пола.
• Расположите центрально относительно петель, чтобы трубы были одинаковой длины.
• Разместите близко к котлу, чтобы магистральные трубы были короткими.

Подключение к котлу

От котла идут две магистральные трубы: подача (горячая) и обратка (холодная) с диаметром 25–32 мм. Они подключаются к шаровым кранам коллектора.

Подключение петель

Каждую петлю подключайте евроконусом (ASIC 3/4″). Длина гофрированной защиты трубы при выходе из стяжки должна составлять 30 см.

Балансировка

После запуска системы балансируйте расход:

1. Откройте расходомер на 100% для длинных петель (20 м²).
2. Для средних (15 м²) — на 70%.
3. Для коротких (10 м²) — на 50%.

Цель — добиться одинаковой температуры обратки во всех петлях.

Эксплуатация

Сезонный запуск

Осенью:

1. Откройте шаровые краны.
2. Прогрейте систему в течение часа, оставив воздухоотводчики открытыми.
3. Выпустите воздух из каждого клапана.
4. Установите температуру теплоносителя на 35–45 °C.
5. Закройте петли в неотапливаемых помещениях, таких как балкон.

Весеннее отключение

1. Закройте шаровые краны коллектора.
2. По желанию слейте воду из контуров.
3. На лето оставьте систему под давлением с водой. Это защитит от коррозии.

Распространённые ошибки

1. Без расходомеров

Если выбрать дешёвый коллектор без расходомеров, вы не сможете сбалансировать петли. Короткая петля будет греть сильнее длинной. В результате комнаты прогреваются неравномерно.

2. Один контур слишком длинный (>100 м для 16 мм)

Если контур длиннее 100 м, насос не справляется. Это приводит к холодной обратке и плохой теплоотдаче. Если площадь зоны больше 20 м², делите её на 2 петли.

3. Без смесительного узла

Котёл подаёт воду температурой 70–80 °C. Это слишком горячо для тёплого пола. Стяжка перегревается, трубы могут порваться.

4. Воздух в системе

Воздух блокирует поток воды. Установите автоматический воздухоотводчик в верхней точке коллектора и ручной кран Маевского на каждой петле.

5. Размещение в холодном помещении

Если коллектор в гараже, он зимой замёрзнет. Размещайте его только в отапливаемой части дома.

FAQ

Сколько стоит коллекторная группа

Для дома площадью 100 м² цена варьируется от 25 000 до 40 000 ₽, включая насос и смеситель. Премиум-версии могут стоить до 80 000 ₽.

Сколько выходов нужно

Количество выходов зависит от числа зон или петель. Для жилья площадью 100–150 м² обычно требуется 6–8 выходов.

Где разместить коллектор

Расположите коллектор в центре между всеми петлями. Установите его в шкафу на стене, в отапливаемой части дома, ближе к котлу.

Можно ли коллектор из пропилена

Для дачи, рассчитанной на 5–10 лет, пропилен подходит. Для постоянного дома лучше использовать латунь, которая служит более 30 лет.

Какой насос нужен

Для среднего дома подходит насос мощностью 25/60 Вт. Точные параметры зависят от гидравлического расчёта, учитывающего длину и количество петель.

Зачем смесительный узел

Котёл подаёт воду с температурой 60–80 °C, а тёплый пол требует 35–45 °C. Смесительный узел снижает температуру, смешивая горячую воду с обраткой.

Можно ли тёплый пол без коллектора

Нет, коллектор — базовый компонент водяной системы. Без него вода не распределится по петлям равномерно.
